Der C64 Nackt

Falls du dich schonmal gefragt hast wie ein C64 von innen aussieht, können wir Abhilfe schaffen: Wir haben nämlich ein paar Fotos davon gemacht.

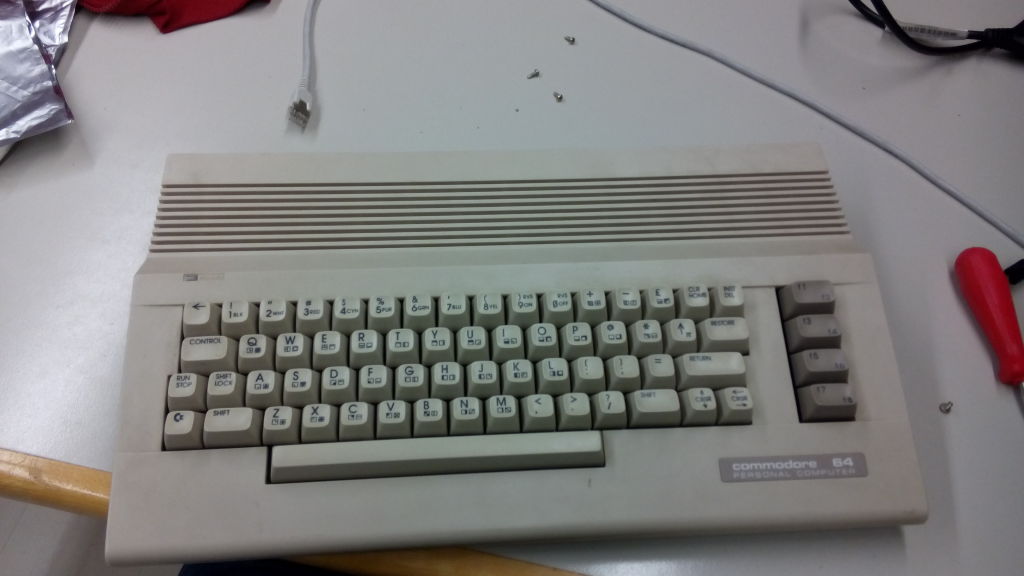

Der C64

Der C64 von aussen

Durch das Lösen von drei Schrauben kann man die Gehäuseabdeckung entfernen.

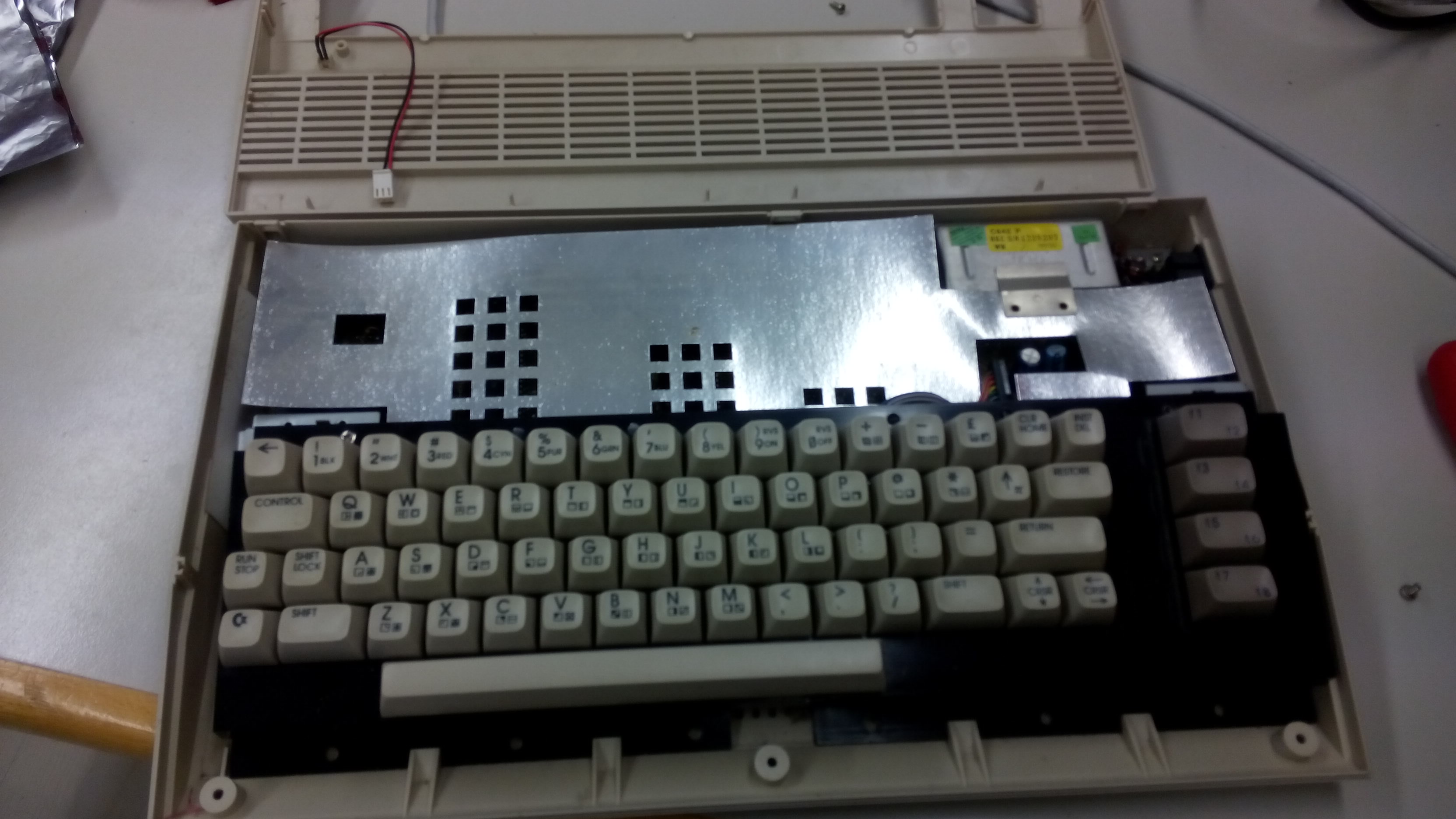

C64 ohne Gehäuseabdeckung

C64 ohne Gehäuseabdeckung

Die Tastatur kann auch sehr einfach entfernt werden.

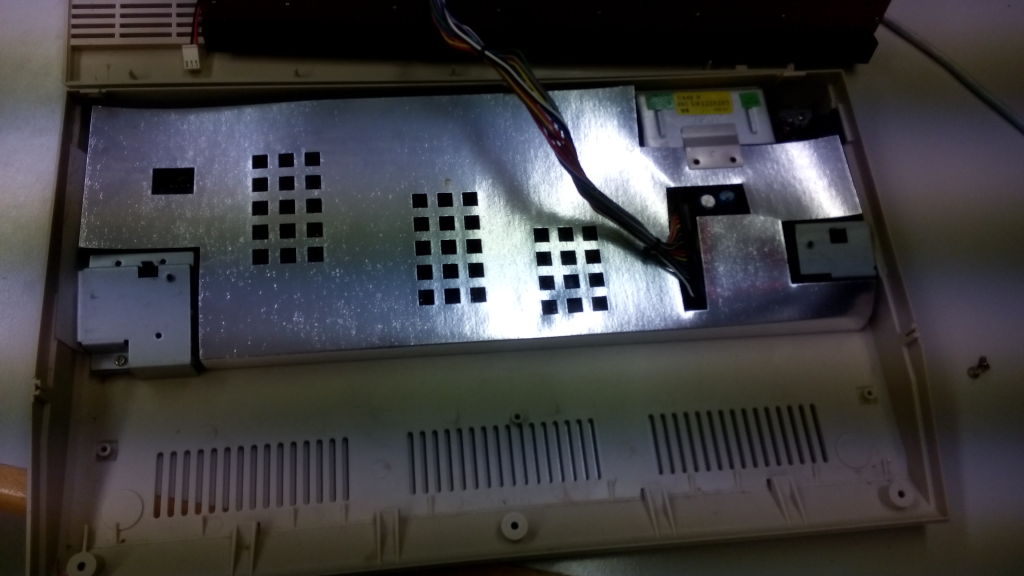

Tastatur entfernt

Tastatur entfernt

Nun kann die Kartonabdeckung entfernt werden, wodurch der Blick auf das Motherboard freigelegt wird.

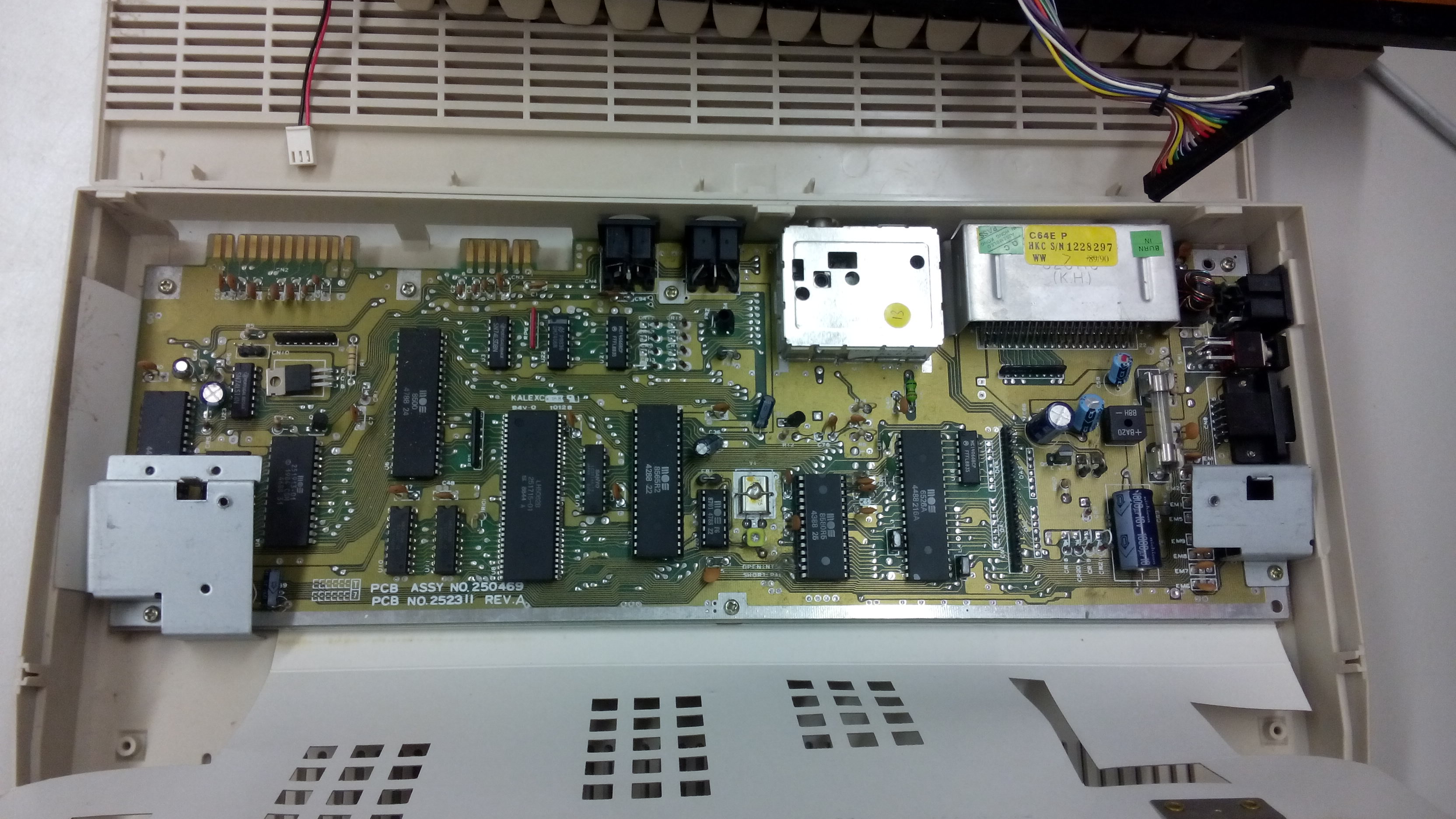

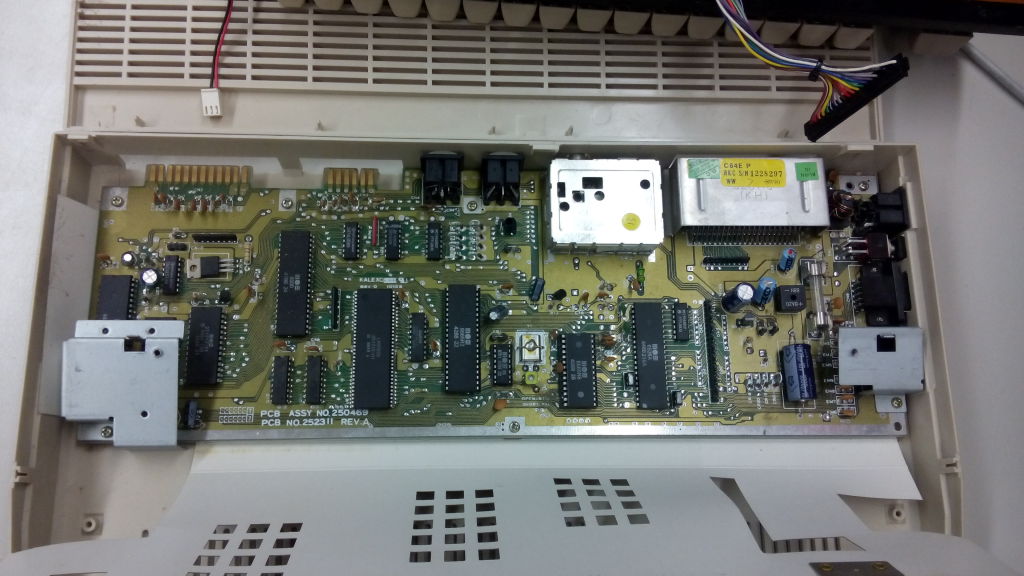

Das Motherboard

Das Motherboard

Ein paar Nahaufnahmen der Platine:

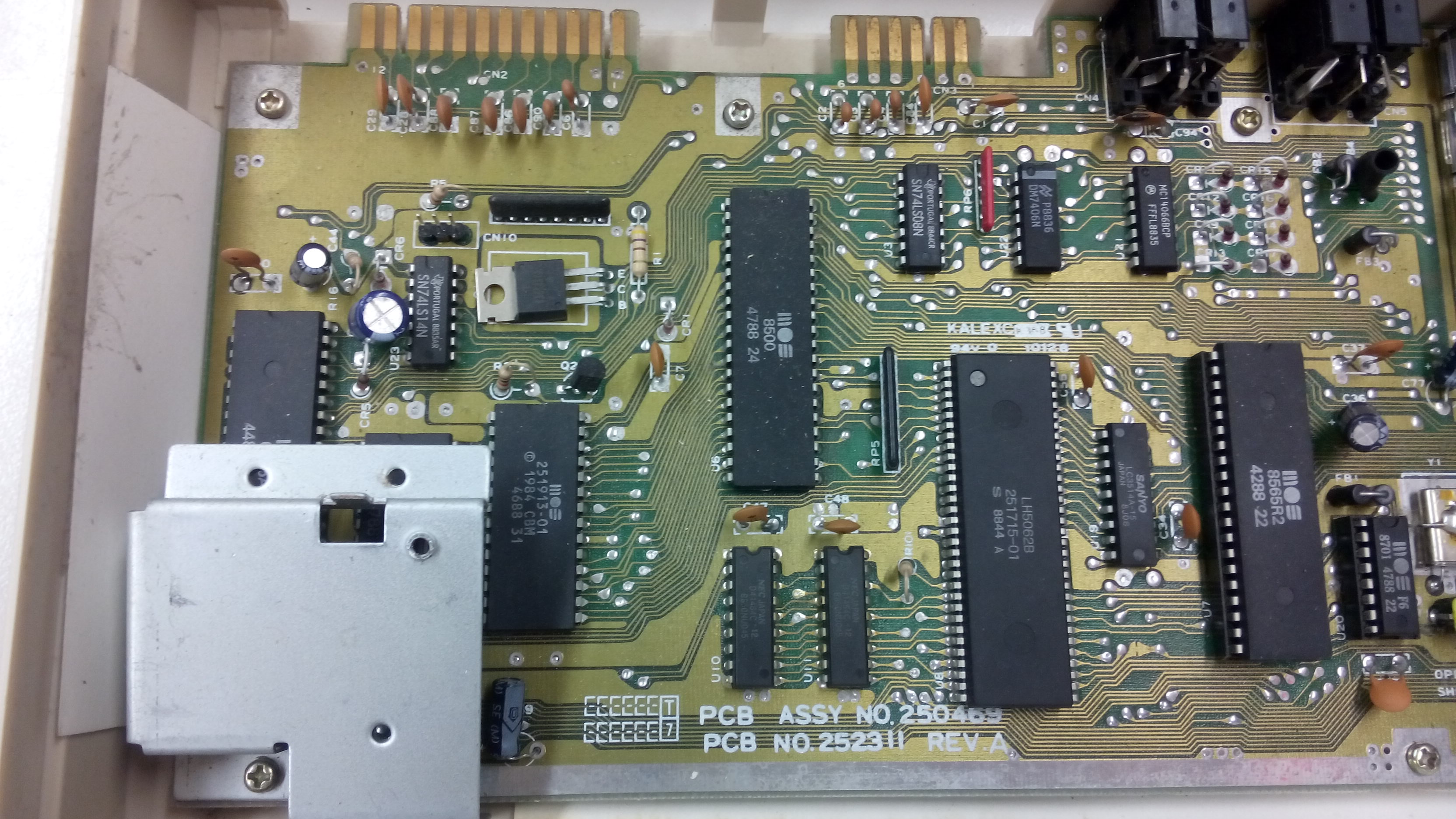

Bestückung Links

Bestückung Links

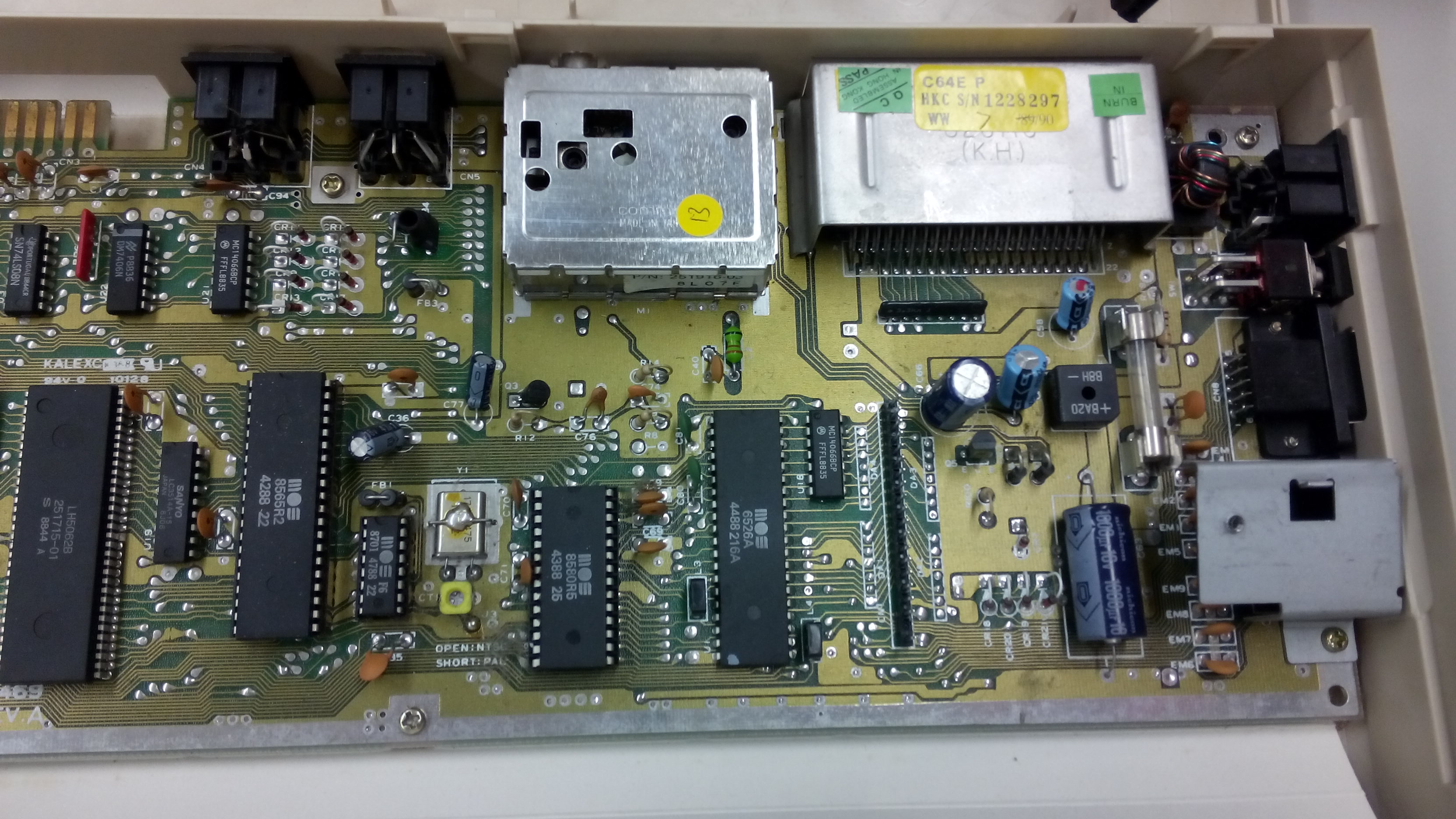

Bestückung Rechts

Bestückung Rechts

Hier sieht man noch den Berühmten SID-Chip (MOS 8580R5 SID) zur Audiogenerierung:

MOS 8580R5 SID Chip

MOS 8580R5 SID Chip

Und zu guter Letzt noch die Rückseite:

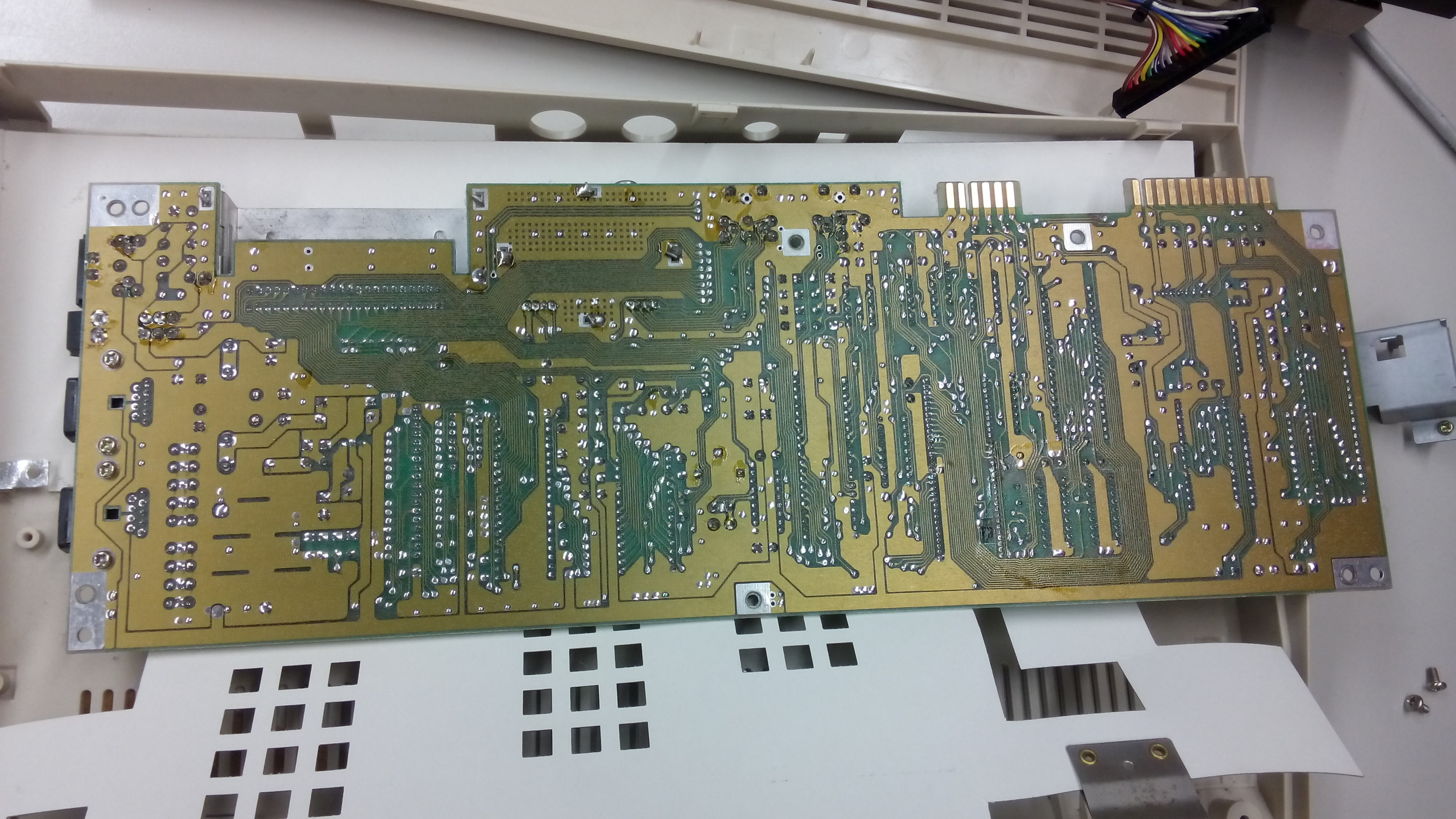

Die Rückseite des Motherboard

Die Rückseite des Motherboard

Das Coole an der alten Hardware: Das Motherboard ist auch ohne Gehäuse lauffähig. Und durch die Herstellung (alles through-hole gelötet) wäre es auch trivial, defekte Bauteile zu ersetzen.
